工作原理
本電能表采用三相供電方式，并在任一單相供電情況下都能正常工作。
電能表工作時，電壓、電流經取樣電路分別取樣后，送至大規模專用集成電路緩沖放大，再由16位A/D轉換器轉換成數字信號，經數字乘法器運算后，轉換成和電能大小成正比的脈沖，驅動計度器進行電能累加和驅動脈沖指示燈，并輸出脈沖，供計量。
3.1 規格型號
|
型 號 |
等級 |
參比電壓Un |
標定電流 |
|
|
DSS825 |
1級
2級 |
3×100V
3×380V |
3×1.5(6)A
3×5(20)A
3×10(40)A
3×15(60)A
3×20(80)A
3×30(100)A |
|
|
|
|
DTS825 |
3×57.7/100V
3×220/380V |
|
|
|
3.2基本誤差（ 平衡負載基本誤差極限）
1
|
電 流 值 |
功率因數(COSφ) |
誤差極限(%) |
|
直接接入儀表 |
經互感器儀表 |
1級 |
2級 |
|
0.05Ib≤I＜0.1Ib |
0.02In≤I＜0.05In |
1.0 |
±1.5 |
±2.5 |
|
0.1Ib≤I＜Imax |
0.05In≤I＜Imax |
1.0 |
±1.0 |
±2.0 |
|
0.1Ib≤I＜0.2Ib |
0.05In≤I＜0.1In |
0.5(感性) |
±1.5 |
±2.5 |
|
0.8(容性) |
±1.5 |
— |
|
0.2Ib≤I≤Imax |
0.1In≤I≤Imax |
0.5(感性) |
±1.0 |
±2.0 |
|
0.8(容性) |
±1.0 |
— |
注：(Ib為基本電流 In為額定電流 Imax為最大電流)
不平衡負載各電流點的百分?jǐn)?shù)誤差極限為1級表±2.0，2級表±3.0。
3.3 起動
在參比電壓、參比頻率及功率因數為1.0的條件下，負載電流為0.004Ib(1級)、0.005Ib(2級)儀表應能起動，并連續計量電能。
3.4 潛動
電壓回路加1.15倍的參比電壓，電流線路中無電流時，儀表的測試輸出不應產生多于一個的脈沖。
3.5 工作電壓范圍
正常工作電壓：0.9Un～1.1Un 極限工作電壓：0.0Un～1.15Un
3.6 功耗
電壓線路功耗：≤2W(10VA) 電流線路功耗：≤4.0VA
3.7 環境條件
正常工作溫度：-10℃～+45℃, 工作極限溫度：-25℃～+55℃,
存貯和運輸溫度：-25℃～+70℃ 相對濕度：年平均≤75%

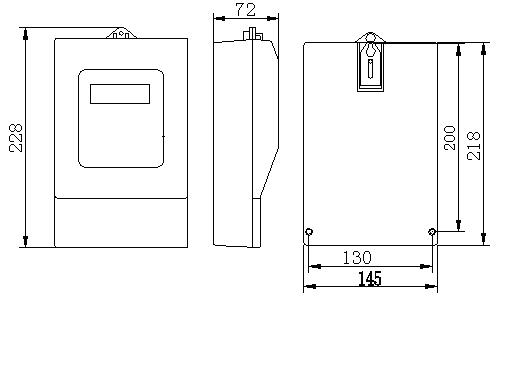

3.8 外形尺寸：228mm×145mm×72mm。
3.9 重量：約1.5kg。
3.10安全性能：產品符合GB/T 17215.321-2008規定的各項指標和要求。
4. 主要功能
4.1 電能計量功能 2
電能計量功能：有功電能計量。三相電源供電，一相或兩相斷電，計量準確度不受影響。
4.2 輸出接口：帶光耦隔離有功無源脈沖輸出接口。
4.3缺相指示功能
用三個發光管來指示是否缺相，三個發光管分別代表A、B、C三相，某相缺相時，相應指示燈不亮。
