用 途：
DT(X)S825電子式三相有功無功組合電能表具有較高的準確度和可靠性。本產品采用國際先進的超低功耗大規模集成電路技術及SMT工藝，關鍵元器件選用國際品牌。長壽命器件，提高了產品的可靠性和使用壽命。它可精確計量額定頻率尾50Hz的三相電網中有功電能和無功電能，可替代兩塊普通三相電度表。無功計量采用90度移相計量方式，計度器為感性無功和容性無功，采用字輪式計度器計量有功電能、無功電能，讀書直觀且使用方便。產品符合GB/T17215-2002《1級和2級靜止式交流有功電能表》、GB/T17882-1999《2級和3級靜止式交流無功電度表》標準中對電子式三相電能表全部技術要求。
功能特點：，
⊙ 雙向功率測量及計數、防竊電、高精度、高可靠性、高過載、功耗低、重量輕。
⊙ 計量三相有功電能，長期工作不用檢驗。
⊙ 三相電源供電，一線（三相三線電能表三線中任一線）或兩線（三相四線電能表中四線中任兩 線）斷電，計量的準確度不受影響。
⊙ 寬工作溫度范圍。
⊙ 具有電能測試信號輸出。
⊙ 雙行計度器顯示，分別顯示無功和有功（LCD顯示無功有功，并儲存數據）。

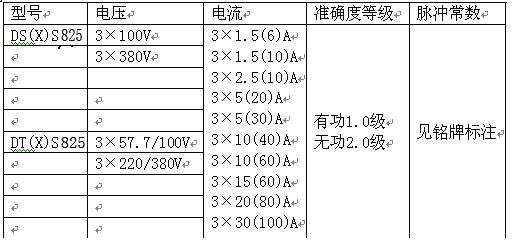

技術參數：
起動電流：
有功≤0.002Ib（經互感器接入），
無功≤0.003Ib（經互感器接入），
有功≤0.004Ib（直接接入），
無功≤0.005Ib（直接接入），
潛動：
電壓線路加115%Un,當電流回路電流為0 時，電能表輸出的脈沖不多于1 個。
功耗：
每相電壓回路功率消耗<1.0W
工作電源電壓：
0.8Un～1.15 Un
環境溫度：
-25～55℃，相對濕度：25～95%
外型尺寸：
230×145×70mm。
3.8 重量：
1.5Kg
四、主要功能
4.1 電能計量功能：
三相電源供電，一相或兩相斷電，計量準確度不受影響。有功無功分別計量，采用計度器顯示。

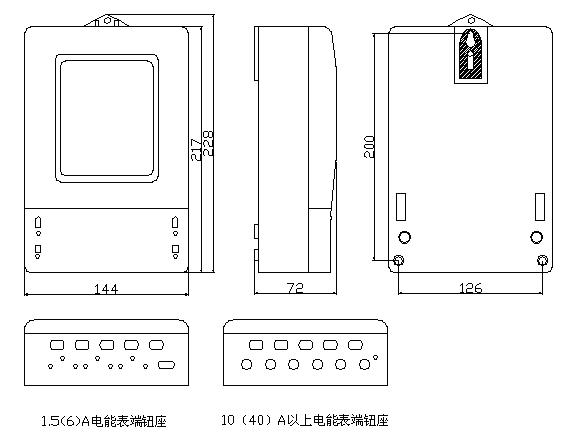

外形尺寸圖
接線圖
按照端鈕盒蓋反面的正確接線，典型接線如下圖。

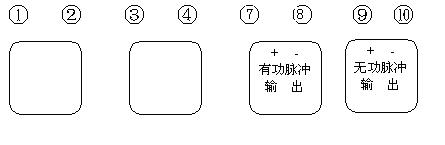

功能端子接線圖：

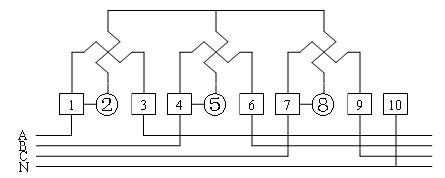

DT（X）S825型三相四線直接式接線圖

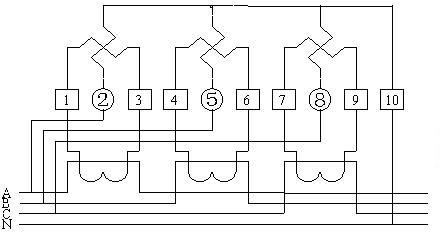

DS（X）S825型三相四線經電流互感器接線圖

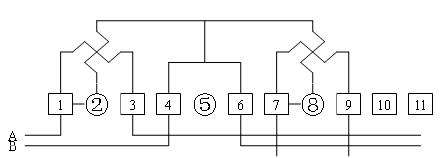

DS（X）S825型三相三線直接式接線圖
|
