DTSY型三相四線電子式預付費電能表是用來計量工頻交流三相有功電能，并可實現電量預購、限流保護等功能的電子式電能表。本產品適用于工業和民用三相交流電路。
一.DDSY型電子式預付費單相電能表是我公司推向市場的新型電能計量產.它采用專用集成電路計量,先進的單片機處理系統進行數據處理及SMT制造工藝,使之性能及測量準確度得到可靠保證.該產品各英性能均符合GB/T17215-2002和GB/T18460-2001國家標準.該產品適用于頻率為50Hz單相交流有功電能計量,預付費以及計算機聯網等.適合于環境溫度為-25~+55℃濕度不大于85%的室內或室外電表箱內使用.
二.功能及特點
*性能可靠、準確度高、寬負荷、低功耗、長期工作無須高校
*應用計算機管理，先購電后用電。
*一表一卡，專卡專用，失卡不失電，補卡再用。
*能自動告警用戶購電，電量為零時，自動拉閘斷電。
*在額定電流范圍內能限制最大使用功率。
*具有一定的防竊電軟件設計
三、主要技術參數
2.1電表型號:DTSY/DSSY825
2.2額定電流:1.5（6）,3（6）,2.5（10）A,5（20）A,10（40）A,15（60）A，20（80）A,30（100）
2.3額定頻率:50Hz
2.4準確度等級:1級,2級
2.5顯示方式:液晶
2.6環境溫度:-25℃~+55℃;相對濕度:不大于85%
2.7起動電流:0.0041b（（1級表）,0.0051b（（2級表）
2.8具有防潛動邏輯電路
2.9功耗≤0.5W 2VA（電壓線路）,2VA（電流線路）
四.工作原理
4.1計量部分:用戶消耗的電能通過分壓器和分流器上的信號進行采樣,送到放大器和乘法電路,乘積信號經積分和V/F變換,再經分頻電路輸出,驅動步進式計度器累加電量,并通過電能指示燈,顯示電能消耗速率.
4.2數據處理部分:電能計量脈沖經光電耦合器送CPU處理,運算后存儲于非易失EEPHOM中,由計算機處理管理信息系統通過IC卡讀寫器,寫入一定電量和監控要求的IC卡輸入表內微處理器系統,經CPU運算后,提供顯示,報警.切斷狀態信號.

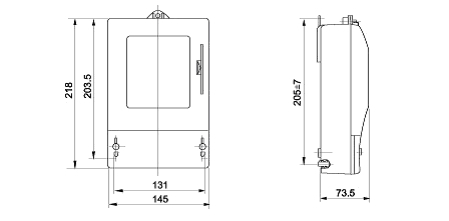

五.安裝與使用
5.1電能表在出廠前經檢驗合格,并加鉛封印即可安裝使用.
5.2電能表可安裝在室內或室個使用,安裝表的底板應固定在堅固耐火的墻上,建議安裝高度為1.8米左右,空氣中無腐蝕性氣體.
5.3電能表應按照電能表接線盒上的接線圖進行接線,最好用銅接線頭入,并擰緊接線螺釘.
5.4互感式電能表其示數必須乘以變比后,才是實際電能數.
5.5一表一卡:用戶持用的IC卡不能互換,遺失時應到供電部門補購新電卡片.
5.6購電準備:購電前,用戶須將IC卡插入電能表卡座一次,便于將表內數據送回計算基本內容數據送回計算工機數據庫.
5.7購電方式:售電時,將IC卡讀寫器,同時操作計算機,將用戶編號、預購電量、報警電量、限容功率等加密寫入到IC卡。
5.8電卡使用:將用購電卡插入卡座內,如是有效購電卡,則電表自動將數據讀入表內,LCD表顯示屏依次顯示,購電量、賒欠限量、限容功率。拔卡后請妥善保存。
5.9運行顯示:電能表在運行過程中,輪流顯示表內剩余電量、總用電量。
5.10超容報警:電能表運行過程中,如果"報警指示燈"快速閃爍顯示,則警告用戶已經超容用電,如該電表被設置為超容斷電限容方式,則超容用電30秒后,將拉閘3分鐘,并倒計時顯示恢復供電時間;如用戶插入卡響應可立即恢復供電.
5.11囤積限量,如果購電量+剩余電量＞囤積限量（1000KWH）,則購電量不讀入,顯示器顯示"內剩余限量"提示,卡內電量仍有效.
5.12預警提醒:當表內剩余電量小于"報警電量"的2倍時,"報警指示燈"將閃爍（間隔為1秒）顯示提醒用戶購電,此時如用戶插卡響應,"報警指示燈"閃爍變?yōu)?秒,可避鐵路線斷電警告
5.13斷電警告:如在預警提醒時用戶未插卡響應,則當剩余電量為用戶約定的報警電量（或本次購電量10%）時,電能表拉閘斷電警告,顯示"拉閘"提示符,此時將IC卡在卡座上插一次即可恢復供電.如果拉閘后找不到本表IC卡,可借用鄰居IC卡插入,以恢復供電.
5.14購電提醒:當表內剩余電量小于"報警電量"時,"報警指示燈"將恢復供電.
5.15故障申報:剩余電量顯示為零或負值時,顯示"拉閘提示符時,如果表仍繼續運行,用戶應立即購電,并主動向供電部門反映情況.
七.保證期限
電能表自售出日起二年內,在用戶遵守說明書規定要求,并在制造廠鉛封仍完整的條件下,發現電能表不符合企業標準所規定的要求時,制造廠給給予免費修理或更換.
|
名稱 |
型號 |
精度 |
額定電壓(V) |
額定電流(A) |
接線方式 |
|
三相四線電子式預付費電能表 |
DTSY825 |
1級 |
3×380/220 |
3×1(2),3×1.5(6),
3×3(6) |
經電流互感器接入 |
|
3×5(25),3×10(50),
3×15(60)
3×20(80),3×20(100) |
直接接入 |
|
3×100/57.5 |
3×1(2),3×1.5(6),
3×3(6) |
經電流電壓互感器接入 |
 |
